Oxford ITC503を貰った

と言うか借りた、Kさんから。
昨今のフツーの温調のように較正曲線をuploadして、と言うわけにはいかないらしい。
「Object-bench」と言う専用ソフトウェアがあれば何とかなるらしいのだが、、、、。

仕方がないので抵抗値の生値を読み取って、と思ったがそれも簡単でない。
センサーの種類だけは適合させて、温度ー温度の変換を行おうと思う。

白金抵抗のセンサーは無事に読み取れたのだが、セルノックスを全く読まない。
小一時間マニュアルと格闘して、、

Note that the polarity of the voltage input connections is reversed for semiconductor resistors and diodes.

と言う文言を見つけた。接続を入れ替えたら無事に読み取れた。200Ωで9Kくらいの表示になったのでおそらく1030用にセットしてあるのだろう。ちなみにCVかCCかとか電流値などの設定は内部のPCBボード上のDip SWで行う。

Oxford ITC504　9pin-Dsub
[1-2]Volt, [4-5]Curr. [6-7]Heat.
3=Gnd-V, 8=Therm.C, 9=Chassis
For Cernox/Ge V± must be inverted.（←セルノックスは四端子逆接！）
SW1[Rear]1-5 = span, 6-10 = zero
SW2[Front] [1-3]Current set, 4=CC, 5=CVmode 6 = neg/pos gradient
[7-9]Offset:7=Neg., 8=Pos., 9=small, 10=half gain for GaAs diode.

Object bench、、、もしかしてM君が持っているんじゃないだろうか、、、。

　
（後記）3/26（水）記、サミールスイッチ式の１キロ抵抗（デジタル可変抵抗器）を使って較正してみた。
すると、28Ωで299.1K、560オームで1.4Kと言うことになった。
センサー種をLin（リニア）に変更して、DipSW1を少しいじってもみたが、そもそもセルノックスはコンダクタンス表示なので「見やすい値」に設定できなかった。単純に逆数、と言うわけでもない。
このままフェイク温度表示として使うことになりそう。

VMware FusionでSma4Winは誤動作

MacでWindowsアプリを走らせる仮想マシン「VMware Fusion」でSma4winにトラブル。
　
複雑な式を描画させると微妙におかしな関数値を出すのと、関数描画の点間隔をexp増分にすると両端部分を描かなくなる。エラー表示は一切生出ない。
ハングアップとか、ユーザーインターフェースでなく、数値計算部分でひっそりとエラーになるのは大変に厄介。
機器の仕様：Macbook Air（Apple M1，8GB），OS15.2（2020）
もちろん、Bootcampの方が安定しているのだろうが、再起動が必要なのはちょっと、、、、。

　
（後記）上記はITO君の状況。一方、以前からMacで作業していたMRY君は、Wineskinを使っていてトラブルもない。MacもM1で同じCPUである。
　

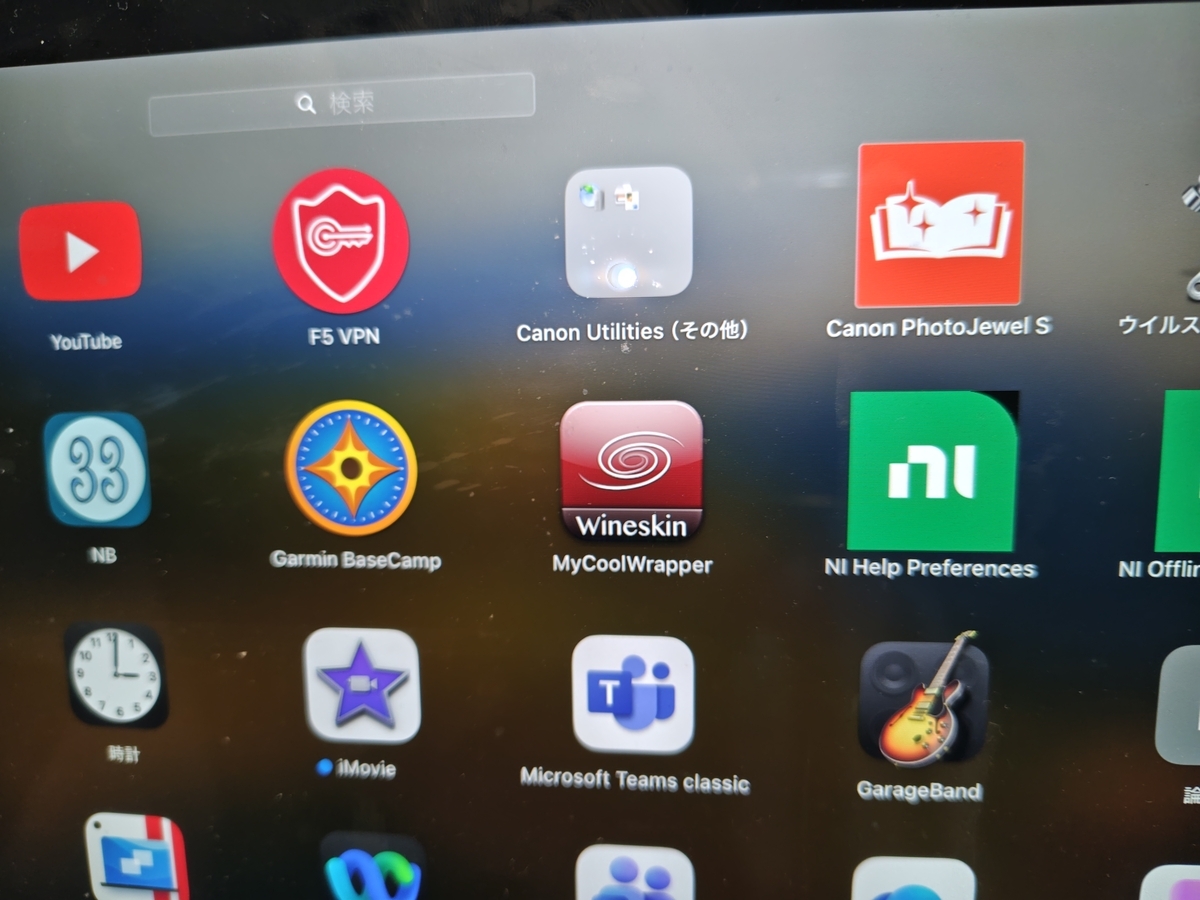

Wineskin、これで再起動することなく、直接、WindowsアプリをMacで動かせる。しかし、一体、隣のNIのアイコンが気になる。National Instrumentsのアイコンがなぜ、、、

朝永振一郎先生の言葉

今度、本人に会ったら、当時（1950年代）のことを家で聞かされたことがあるか尋ねてみたい

▽2020.06.01の記事
gendai.media

いまさらsma4winの印刷

今更の話なのだが、LaTeX一択（でもなさそうなのだが実質一択だった）と言われ、しぶしぶ久しぶりに、、、。

以下、sma4winの図面の「Adobe pdfドライバ」での印刷・Exportについて：

1. 「wmfのexport」自体は上手く行くが、結局、graphicxでは取り込めなかった（2025年9月現在）。昔は上手く行っていたのに、、、
   • 検索するとWMF2EPSを使え、と言う記述が見つかるのでもしかすると直接の取り込みはサポート打ち切りになったのかも。
2. 印刷先を「Acrobat pdf」に選ぶと、、ファイル出力ON＝PSファイル（拡張子prnだがその場で変更可）、ファイル出力Off＝pdfファイル
   • 上記のファイル出力をOffにしてpdf形式で出力する場合、印刷＞その他の設定＞で、「システムフォントのみ使用し、、、」のチェックを外すこと
3. pdf形式で出力する場合、現状での一番の問題は、しばしばsma4winが途中で暴走（ハングアップするわけではない）して描画が途中で止まってしまうこと。今のところ抜本的解決策は見つかっていない。
   • psで出す（それで問題ないのだけれどなぜか癪に障る）か、あるいはwmfの取り込み方法（昔は出来ていたのに、、、）を見つける
   • 文字列をいじったり、枠の大きさを微調整したり、その他の設定を変えたりすると、いつかは必ず正常に出力してくれる（いろいろやっていると必ず応えてくれる）ので気長に試す

「システムフォントのみ使用し、文書のフォントは使用しない」のチェックを外す

ファイル出力Offにして印刷すると「pdfファイルの保存」と言うメニューが、非フォーカスウィンドウで現れ、ファイル名「Sma4Win.pdf」での保存を促すがファイル名は変更可。現ウィンドウの裏側にひっそり出るので要注意。

　
>

ファイル出力Onにして印刷すると、何とPostscript形式で出力される。もちろん、それをgraphicxで取り込めるので無問題と言えば無問題。

<　

ファイル出力オンでpsファイルに出す場合は、デフォルトで拡張子がprnになる。その場でも後でも、「.ps」に変更可。

ちなみにWordに貼り付けでは、RDP下での作業さえしなければ、問題は全く起きない。
　
▽前回はエラーバー
bloch.hatenablog.com

（後記）ここまで書いといて、Win11なら結局、デフォルトのMicrosoft pdfドライバがあるのに気づかなかった。こちらを使えばエラーもない（今のところ）。
逆に、Adobe pdfの使い道は「ps」を吐けるところ？？

Omega社？Dwyer Omega社？

温調（温度コントローラ）の見積もりを、Dwyer Omegaに取ってみた。
さてどうなるやら、、、

日本での拠点は秋葉原と武蔵野市らしい。

　
（後記）一週間経っても返事なし。webサイトは日本語だけれどメールの日本語、非対応？
今どきそんなことがあるだろうか。一応、英文でもう一度、メールを出して見た。
　
（後記）今度は受領メールがすぐに来て週明けに返事が、、、、
「そもそも日本での取り扱い無し。そして、当該製品は既にディスコン」

ラグビーボールでなく、アーモンド型

理研の大塚孝治先生の話がネットニュースに

今までは、廻りの結晶場の方が三軸非対称と言う話はいくらでもあって、「η」と言うパラメータで表わされていた。
D項とかE項と言う話のアナロジーである。
　
η項つまり結晶場の三軸非対称性は、ハミルトニアンには Sx^2-Sy^2で入って来るので、もし、核側が上の話のように三軸非対称だと、どうなるのか、Sx^4＋Sy^4 だろうか。
TKY先生とお昼が一緒だったので伺ってみた。
覚えていることのメモ：

• 三軸非対称な核の話自体は大昔から知られている
• 核力から計算して三軸非対称を出すのは非常に難しそうなので、今回、注目されたのはそれをやっためだろう
• 「三軸非対称な結晶場η＞0とラグビーボール核の結合」と、「正方格子対称な結晶場とアーモンドとの結合」は、確かに同じではない。
• 重水素などの単純な核では電気八重極はない。但しアクチノイドなど大きな核でも必ず八重極が出るとは限らない
• 三軸非対称な核は、多くて１パーセント程度の種類
• 非対称度（＝アーモンドらしさ）は割と大きく、数パーセント程度あってもおかしくない
• 魔法数付近の核は球対称に近い
• 核では電気・磁気の多極子が順番に出て来る話とは矛盾しない、E8に限った話。三軸非対称だと電気八重極が出て来る。
  • これはちょっと納得できない、、、。また後で詳しく伺ってみたい。

パワポで図面

パワーポイントで図面を書くのが上手くなった

半年くらい前にOSM君に会った際に、何だか使えそうなCADソフトの名前を聞いたのだが忘れてしまった。今更覚え直すのも無理があるし、今やもう、大したモノは作らないのでパワポで十分。
もしもパワーポイントに「直線で作った領域を一つのオブジェクトにする」と言う機能があればなぁ、、、。
　

▽最後にTsCADで書いたのは何と2018年。何しろWindowsXP
bloch.hatenablog.com

▽今でも16ビットアプリを動かせる話。「VMwareの仮想Win98環境」か、あるいは、「OTVDM」というエミュレータが良いらしい。後者の方がずっと簡単、と言う話。
bbm7b5.hateblo.jp

何とか15.9

▽前回の続き、、、ではなく上手く行った話
bloch.hatenablog.com
　
冷凍機が２段目に点火しない問題は単にメンテが遅れたせいだったらしい。作業の人も特に問題なし、とおっしゃっておられた。
無事に冷却。
しかし、励磁すると、初回不明、二回目12.5、三回目12.2、四回目12.65で、クエンチ。12以上は0.1ずつスイッチバックしながら上げている。
一回のスイッチバックでは不十分なのだろうと、四往復、速度を変えてスイッチバックして次の嶺へアタックを繰り返した。
数日かけて、15.9に到達。登山みたい。

アイネックスのシリアルUSBアダプタ復活？

Prolific社でWin11（22H2）用ドライバを出したらしい。
▽前回記した「Win11では動かない」情報。
bloch.hatenablog.com

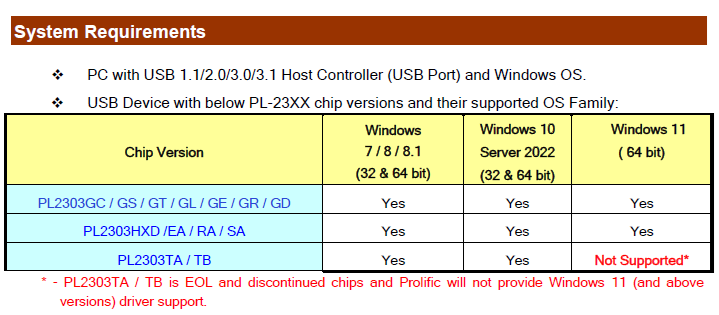

▽Prolific社のドライバ提供URL：
www.prolific.com.tw

Win11（22H2）用と銘打ってある

▽アイネックス社のサイト。最終更新のタイムスタンプが2023年、と大昔の日付になっているのが笑える。
「え～私どもは、一瞬たりともサポートを中止するなどと言うことはないのでございます」って政治家の演説みたい。
前回の記事では、更新日2024年7月10日としっかり記されている。

アイネックス社のサイトも売れそうなドヤ顔が透けて見える。復活、おめでとうございます。

重光先生のお名前？

格子ゲージ理論QCDによる粒子崩壊時間の計算などで知られる、Junko Shigemitsu先生は、重光葵（1887 - 1957）の姪か、姪孫（てっそん）。
お名前の漢字が分からん、、、、

数年前、同級生の何人かにお会いしたところ、みなさん、彼女を良く覚えておられ、「いつも過去形の文章で会話してた」と話しておられた。

立替払い振込口座を変えた

今までは、給料とは別だが、クレカの引き落としとかがある口座にしていた。
　
今年は二つあれしたので、何とかラーニングを受け、それ（＝引き落としがある口座への立替払い金の振り込み）が極めて危険であることが分かったので、カードや公共料金等の引き落としを全くしていない口座、いわば貯金専用の口座に変更した。
　　
電話で担当にお願いすると、フォームURLを送ってよこして、そこでweb申請することになった。

いろいろ壊れて行く（２）

心も体も、、、、
　
まずは、クライオジェニック製電源の続き。
停止状態でもふらつくようになって、全く使えなくなった。
電圧リミットを小さくすると確かにふらつきは抑えられるが、じわじわ下がって行ってしまう。
最初、voltage limitを下げることを思いついたときは、なんて素晴らしいアイディアなんだ、と自分に心酔してしまった、、、。
現状、七台のうち、５台が壊れている。
　
K'さんからOx社の電源を貰うことにした。
廊下に寝かせてある姿はまさに「巨神兵」。
自分がクロトワになった体で引き取ることに。
一瞬、「腐ってやがる」と言いそうになったが、エアブロー＆湯潅できれいにしてやったら意外にもちゃんと動いた。
ヒーターを偽装しないと動作しないので注意が必要。それも抵抗値をちゃんとしないといけない。
あと、「定数のセットの仕方」も結局分からん、、、。パスワードが要りそうな気配。
　
しかし結局、往年のDelphiプログラムがほぼ動いたのであっさり置き換えが出来た。
プログラムで一か所、ヒーターのステータスを見る箇所で、ウェイトがLoop100では不足で、Loop1000にしてやったらちゃんと動いた。ワロタ。
あと、初回ランでないのに一度クエンチしたので、こわごわ使用。
　

次は二つ目、大したことのない「崩壊」。
液晶モニタを二台交換。
古いShuttleのベアボーンを五台ほど取ってあったので、そこから、モニタとSSDを抜いて使用。
問題なし。
しかし16が、メイン・サブともに、未だにWin7なので、早晩、全交換になるだろう。

三つ目は結構、ショック。EG&Gのボックスカーが一台、故障。それもSさんから貰った新しい方。
アベレージ出力が高値止まり、みたいな症状。
仕方がないので下のようなスクリプトを書いた。「for/f」に注目。
バッチ中のサブルーチンをcallすると、「forの%t変数」は引き継がれないことに注意。

for /l %%t in (66000,100,76000) do call :sp %%t
exit /b

:sp
for /f %%r in ('multiplier -r %1 10000') do set bt=%%r
echo %bt%
ips120w i %bt% t
timeout 10
ips120w ?
nechow %bt% >>test3.dat
call repeat12te test3.dat 0.08
exit/b

exitの/bを忘れると、cmdごと終わってしまう。　

いろいろ壊れて行く、、、

いろいろトラブルが起こったのでメモして置く。

まず、マグネット電源がやはりおかしい。
12T用のSMS150が出力端子のクランプ（電子式）が開放しなくなったので、出力が±数ボルト激しく振動していてもはやだめだと思われていた16Tの古いのをつないでみたら、何と正常に動きそう。
と言うので安心して使っていた。一月までは本格使用もしていた。しかし、昨日、ゼロから上まで掃引させたら、途中で引き返すはフラフラするはジャンプするは、のやりたい放題。落ちないのが不思議なくらい。
まあ止めていれば大丈夫なので、しばらくは耐え忍ぶほかない。
　
　
次は、HPのネットアナがついに故障。突然故障。
アジレントとかキーサイトではなく、モノホンのHP、1999年に買ったもの。
最初、スィープRF出力が全く出ないと思いきや、大体50数メガより低いところで発振が停まるらしい。だから、60メガ以上で使えば大丈夫。
しかし仕事の内容によってはいつでもそういうわけに行かないので、隣のロシア製のVNAにつなぐことにした。16Tのケーブルとワンタッチで切り替えられるようにと、ハム用のアンテナ切り替え器をかましたら、とんでもない大きさのディップが等間隔に出る。入出力端子はＮ型なので、ある程度は広帯域を意識している製品のはずなのに、、、。やはりこういうのはオシロのトリガーの切り替えくらいにしか使えないと思った方が良いのかも。
この件は続きがあって、このロシア製のVNA出力をどこからでも見えるように背の高いラックの上に液晶モニタを置いて同時出力しているのだが、そのモニタが壊れていたので交換。
　
　
次は、レークショアの温度計データが破損。
低温部のデータがメモリー上でぐちゃぐちゃになっていた。何が起こった？　そもそも340の寿命なのか？
ともかく入れ直さないと、と言うことで元データを探したのだけれど見つからない。
昔のメールまであたって、スーさんが昔、校正してくれたものであることを発見。
元データは四、五百以上もあるので、間引く必要があって、Excelで作業。通し番号を付けたり、先頭のヘッダ形式とか、データ区切りの文字とかで、イライラして来たら、ファイル名が違っている340形式のデータファイルが残っていて何とか気持ちが落ち着いた。
しかし、続きがあって、カーブハンドラで機械にアップロードする際、シリアル接続は「8N」（ノーパリティ８ビット）なのであるが、普段、NIのVISAでつなげている際は「7Odd」（オッドパリティ７ビット）なのだ。まあこれはなんか記憶の片隅に残っていてすんなり作業出来た。
しかし、このあと、温度計の接続が正負反転、と言う続きがあった。これもあるあるなので、「反転ケーブル」を作ってあったのだけれどそれが見つからず、爆発しそうになったが、お世話になっているWさんの笑顔を思い出しながら、新たにアンフェノールコネクタの専用反転ケーブルを作り直して無事に反転出来た。
　　
　
疲れ果てたところにWさんから「チェンマイからのDHLの配送届きましたか？」のメールが。
タイ側に「こんなん送って大丈夫？」と聞かれて「試供品とでも書いて送れ」と軽く対応したらしい。
そう言えば、十数年前、大王様も同じことをおっしゃっていたのを思い出した。

アイネックスのシリアルUSBアダプタ終了

Prolific社のチップを使用した、「アイネックス社のシリアルアダプタ」はWindows11バージョン22H2以降では動かない。

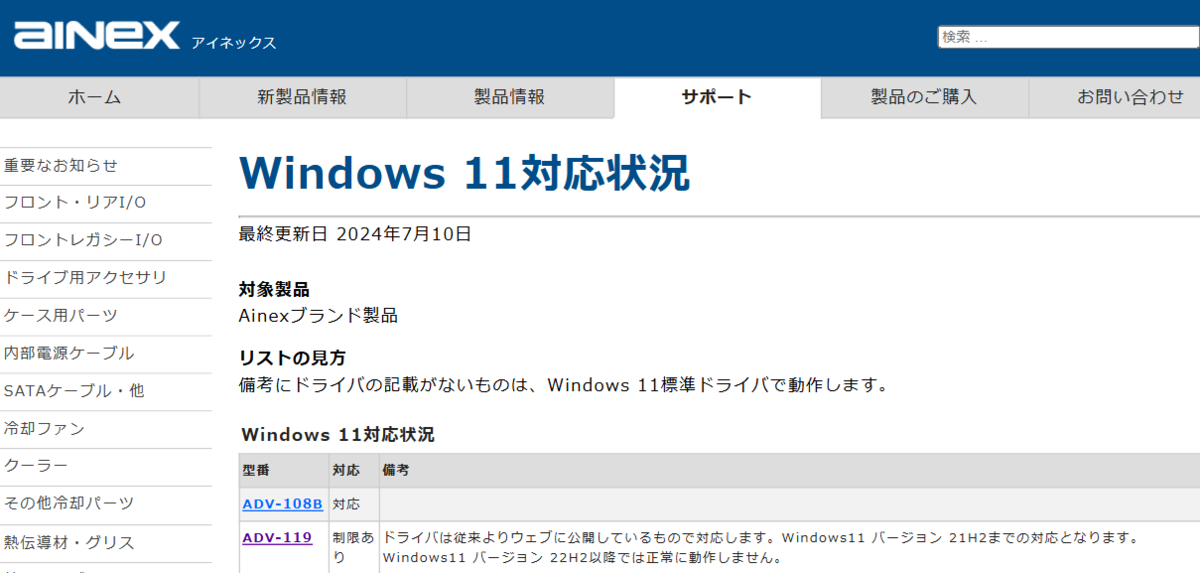

アイネックス社のシリアルUSBアダプタのサイトに詳しく明記

Prolific社のサイトにも詳しく明記、、、

　
但し、検索すると「頑張って動かしました」的な、ドヤ解説サイトが散見されるのだが、現状24H2では、もはや古いドライバを入れても全くダメ、動かない。
　　
部屋で２本だけ動いているPCがあって、それはWin7とWin10だった、、、とほほ。
Win11に繋がっている、古いCryocon（GPIB＋９ピンシリアル）と、古いLakeshore（GPIB＋電話線コネクタのシリアル）は、諦めてメルコのアダプタ（FTDIチップ使用）に交換。最初からこっちを買って置けば、、、。

件のアイネックスのアダプタ、安かったので六本も買ってあったのだけれど四本廃棄（残りの２本は上記のようにWin10/10に接続）。ケーブルだけ切って使おうと思ったら、そう思って片側落としたUSBコネクタが大量に見つかって草

　
（後記）ひょんなことからＡＩをやることになってしまった、、、、。どうなることやら、、、。

▽後記（250526）、何と、Win11（22H2）に対応したらしい。
bloch.hatenablog.com

年末に電源が壊れた

何ともはや，，，。
先月くらいから12Tの電源（王'様）で，USBの反応が悪くなった。
コマンドは受け付けるのだけれど，レスポンスしなくなった。
電源オン・オフすると一旦，治るのだがすぐにダメになる。
「エラーメッセージ吐きまくり」を我慢すれば何とか使える。
　
クリスマスの日，PROMリセットで治るンじゃないかな，と，Shift＋Remote＋ONで，イレース＆書き込み。
TPAも入力して無事に復帰，，，と思いきや，クランプが上がらない。
大惨事。

クランプが上がらないのは，16T用電源#2でも昔，経験済で，十数回，電源On/Offを繰り返すとクランプが上がり電圧が出ていたのだけれど，今回はダメ。
PROMのイレーズを数回行ってみたけれどまったくダメ。
なお，このクランプは電子式で，上がったかどうかは出力電圧で判断するのみ。往年のO社のようにカーンと響く機械式クランプではない。
そして悪いことに，その16T用電源#2も，#1も，今調べてみると，どちらもクランプが上がらなくなっている。症状は微妙に違っていて，#1は内部の電圧はリミッタまで上がっているのだが，#2の方はゼロのまま。だから，#1はクランプが降りているかどうかは実は不明で，もっと内部で回路が電気的に切断されている。シリーズにサイリスタを入れると言うのもヘンな感じなのだが，ともかく症状としては，電圧表示はフル，電流表示は「流そう」としてふらふらしているのだが，出力端子には一切何も出て来ない。

#2の電源で，Shift＋ONとかちょっと，違うキーで電源を入れると，「見たことのない検査モード」に入るので，そのままEnterを押し続けて検査終了。すると，その検査のおかげなのか，電源On/Offを繰り返したせいか分からないが，クランプが上がり，正常出力されるようになった。

これが件の謎メニュー。但し、ver6専用で、ver7ではウォッチドッグタイマーテストモードになる。

USBと言うかASRLのアドレスと，12T用のTPAをセットして，Aさん仕事を開始。

1. 16T用#3（内部応募型350万）
2. 12T用（王'様250万）←今回トラブル
3. 6T用#2（山内先生から借用）
4. 16T用#2（Cryogenicから借用，低速時に激しく振動）←今回復帰
5. 16T用#1（Cryogenicから購入，ホールド時に上へドリフト）←クランプ上がらず，流れもせず
6. 6T用#1〔16bit〕（内部，2000年）
7. 12T用#1〔16bit〕（東レ，1999年）
