スミスチャート(続き)、ケーブル付き

以下、間違い。次の日に訂正。
ケーブルで延長した場合、e^{-i\phi}の位相だけずれる。但し、\phi=4\pi \ell/\lambda

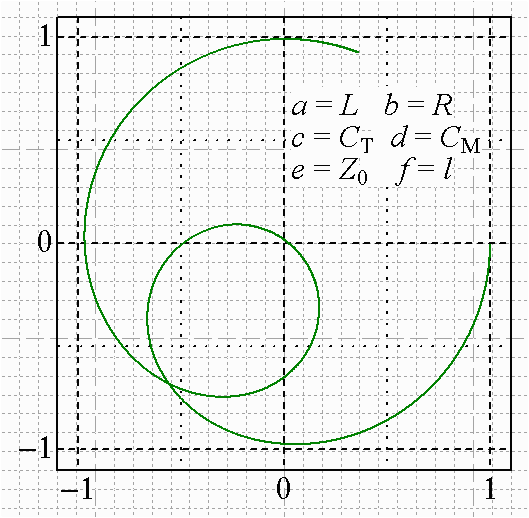

sma4に式を入れるのは例によって大変。 S_{11}e^{i\phi}の、実部・虚部をプロットすれば良いだけなのだけれど、、、。


△一応できた。でもφの符号がなぜ負なのか理解できていない。
