同軸リレー切替器完成か

以前書いた、四台オシロのトリガ切替器、ようやく完成、と思ったらとんでもない間違いをしていた。
四台分のトリガを共通にして、二系統切り替えにしていた。何ということだ。やきが回ったか。いや昔からだ。

オシロ1+オシロ2+オシロ3+オシロ4←[共通]─(リレー)トリガA or B
(よく考えたら、これなら同軸リレー一つで良いはず)

正しくは、一系統は共通、そしてもう一つは、四台独立にするべきだったのだ。つまり、

オシロ1＋オシロ2＋オシロ3＋オシロ4←[共通]─トリガA
(リレー) (リレー) (リレー) (リレー)←切り替えSW
　↑　　　　↑　　　↑　　　　↑
トリガ1　トリガ2　トリガ3　トリガ4

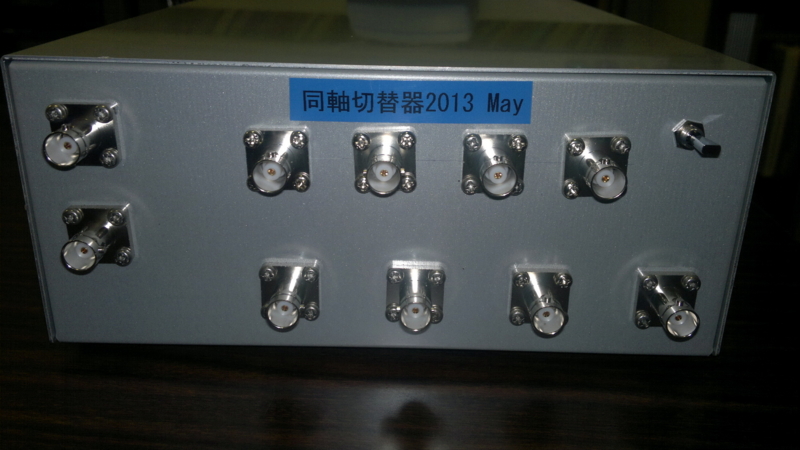

一瞬、目の前が真っ暗になりかけたが、未だ、パネル面にはスペースがあったので、速攻で、ハンドドリルを廻してBNCパネル四つ分の穴を開けて配線をし直した。
角パネルBNC四つなので、合計20個の穴だ。おまけに、うち4つはφ11だったのでテーパーリーマとバリ取り工具(商品名はノガ、バリ取りナイフ、くるくるリーマー)で奮闘、だいぶ疲れた。でもハンドドリルを買って置いてホントに良かった。

• メモ１、ノガ(ノガ・ジャパン)によるバリ取りはシャーシの裏面には効かない。裏のバリは裏から
  • 裏面のバリ取り用治具もノガでラインナップされている。ホーザンのはデフォルトで表裏両用
• メモ２、M3用ネジ穴のバリはコニカルドリル(＝プロメン)よりも、φ8ドリルの方が結局ベター
  • 意地になってノガの小穴用バリ取り治具（カウンターシンク）を楽天で注文してしまった。【後記】この回転ドライブ付カウンターシンク（ノガ）は最高である。
